Описание

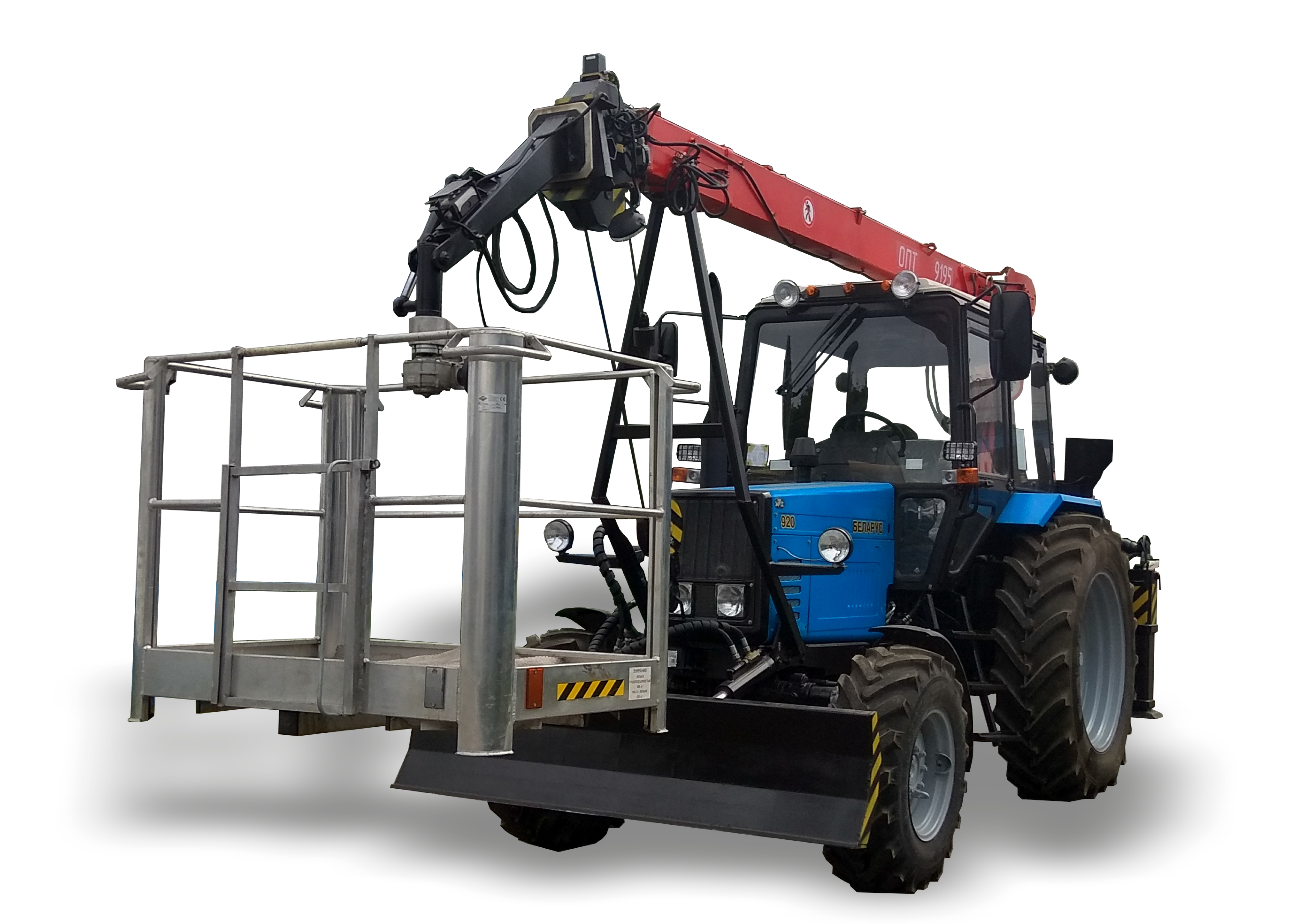

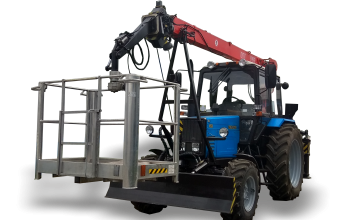

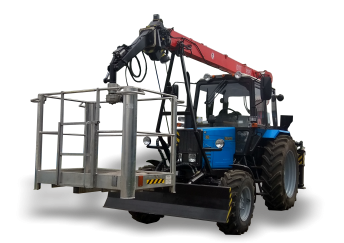

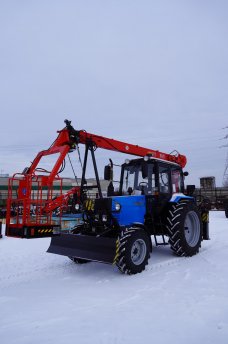

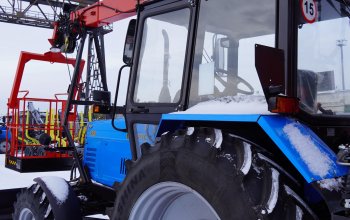

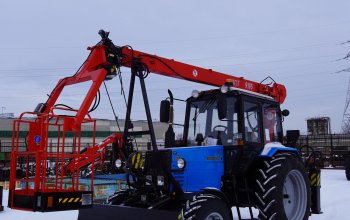

    Подъемник предназначен для производства погрузочно–разгрузочных, монтажных и транспортных работ на объектах коммунально–дорожного и другого производства.
    На объектах коммунального и дорожного хозяйствах, строительных объектах, лесном хозяйстве и энергетике подъемник может использоваться для обслуживания систем освещения, уходом за зелеными и декоративными насаждениями, производства погрузочно–разгрузочных работ, монтажных работ при обслуживании зданий и сооружений, легких планировочных работ, выполнении работ по уходу за лесом и сбору урожая, монтажа и обслуживания линий электропередач и систем освещения

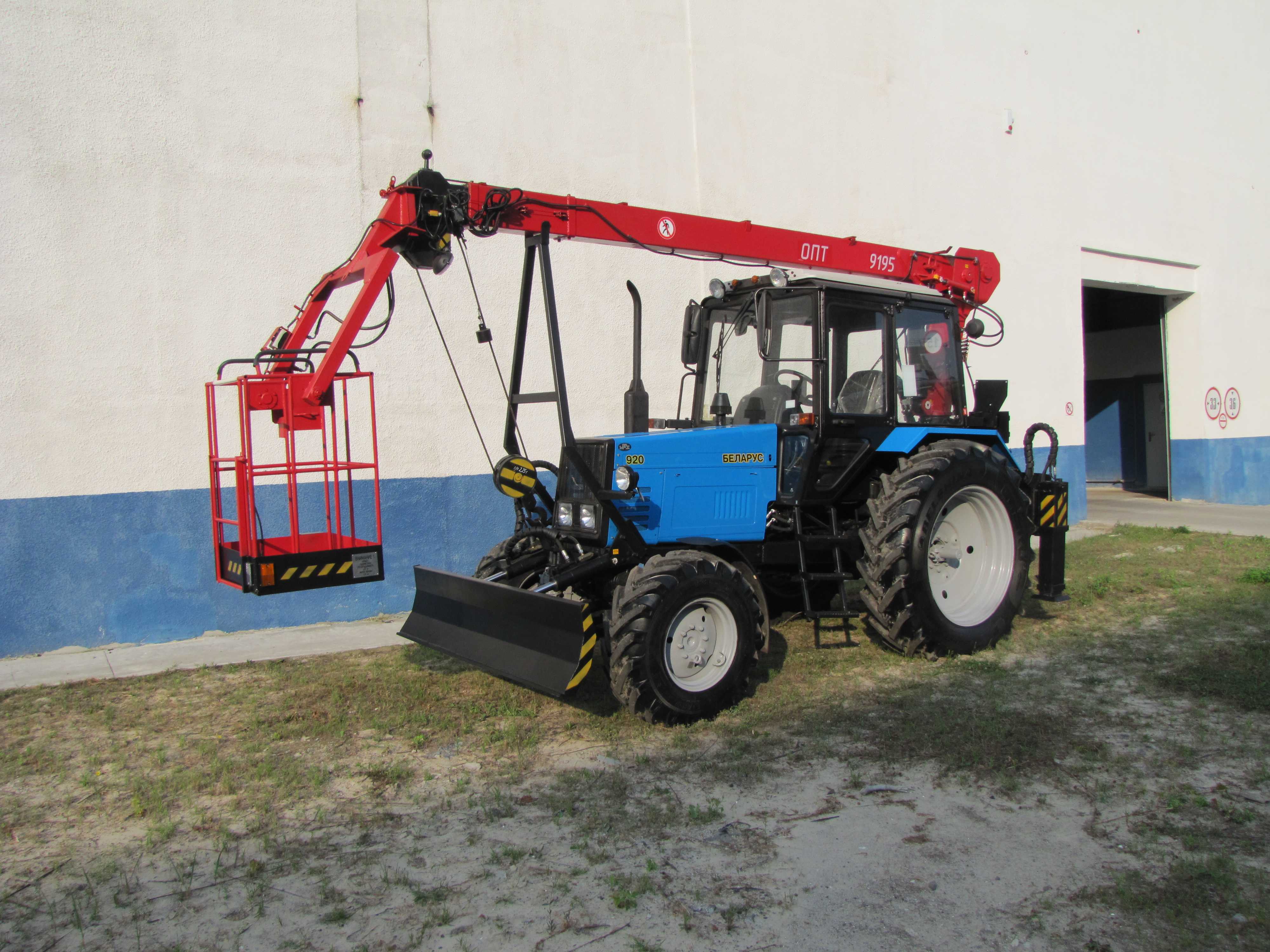

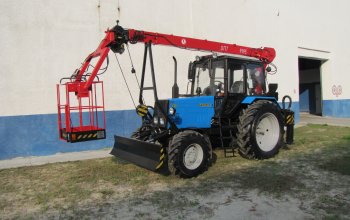

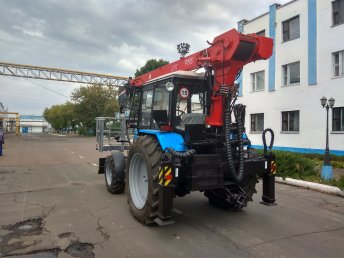

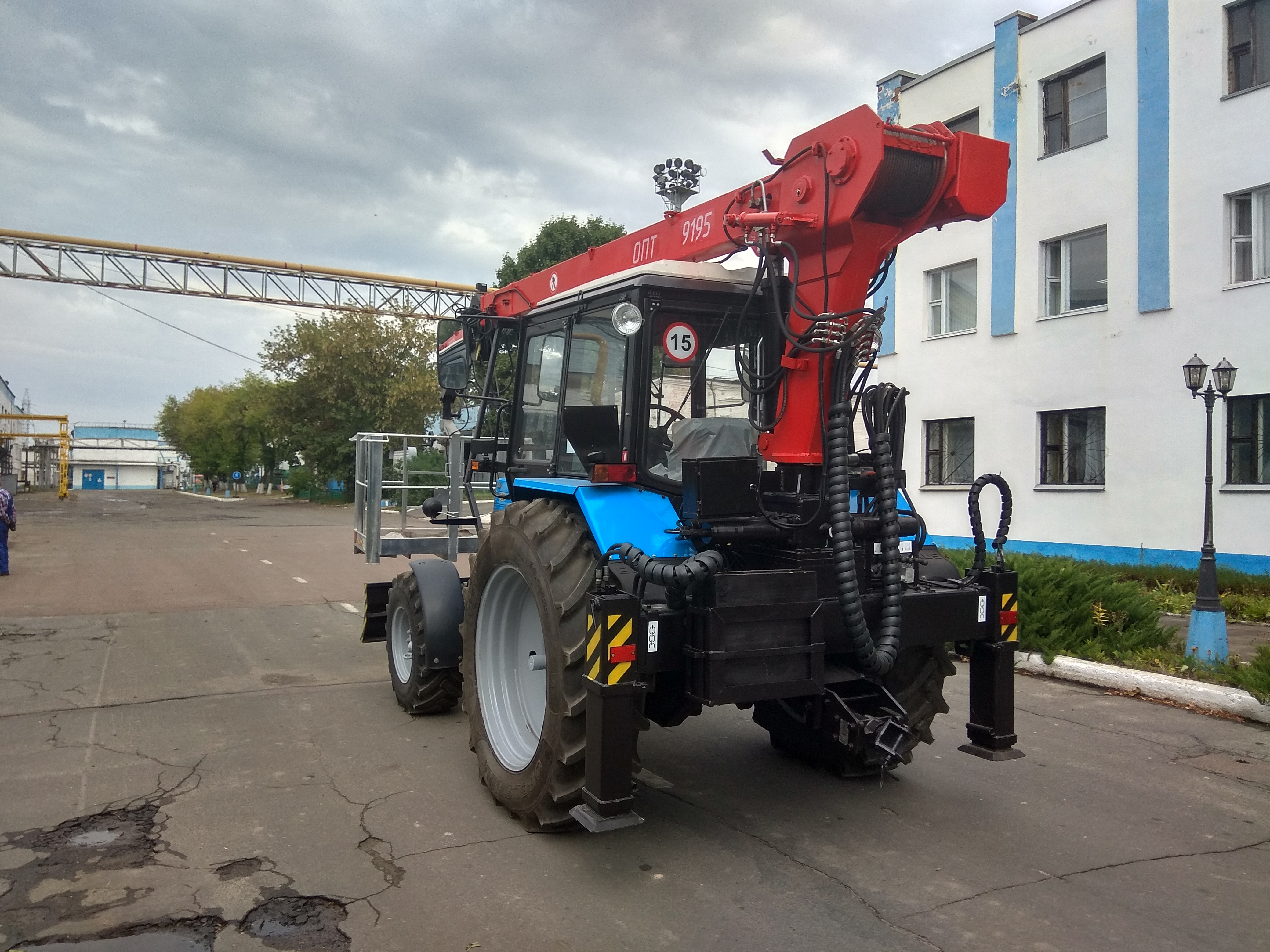

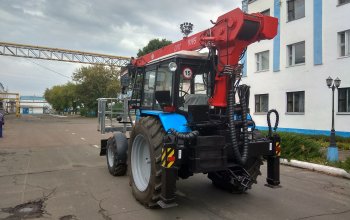

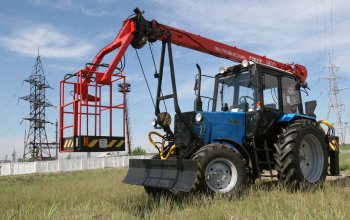

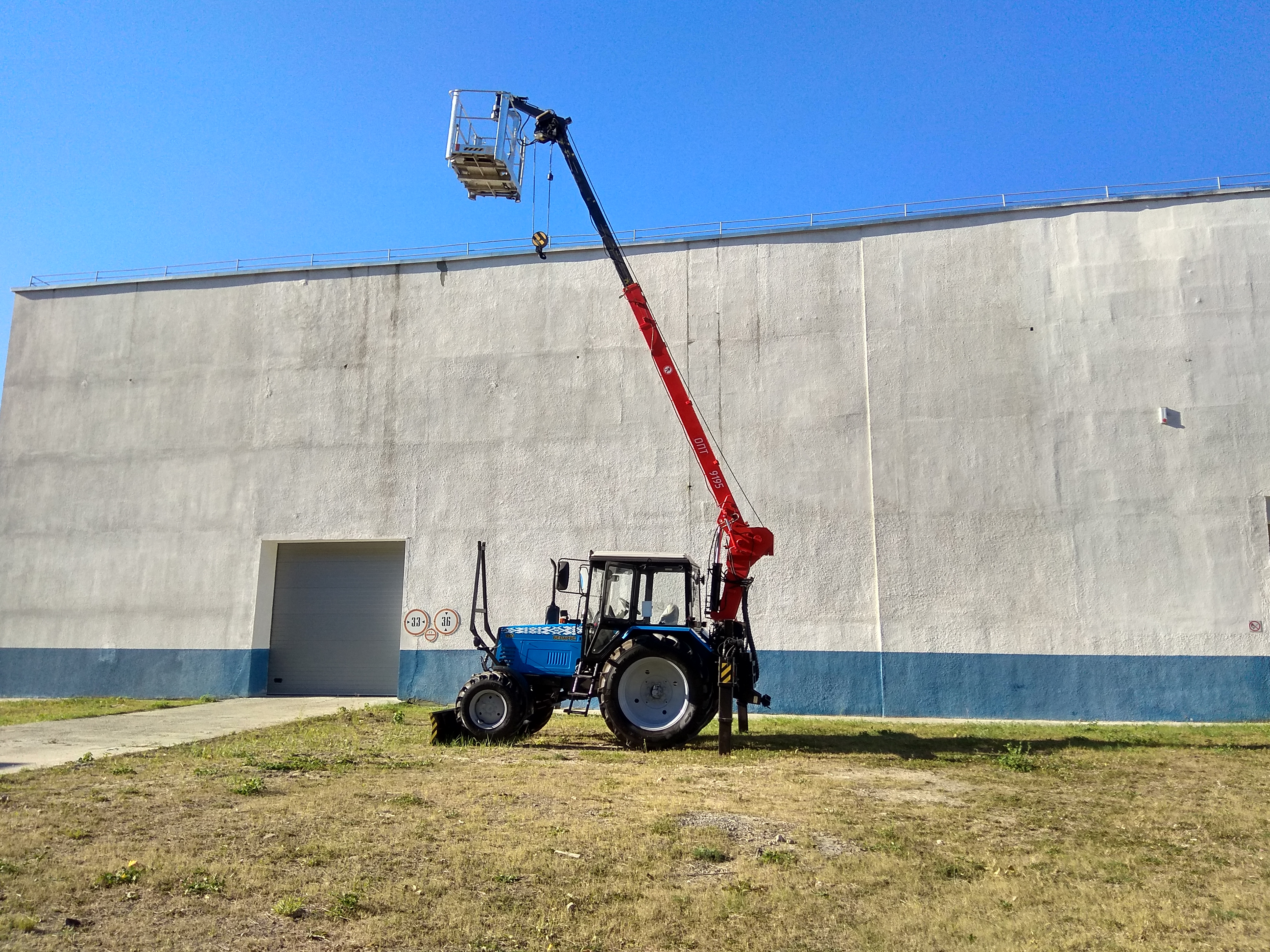

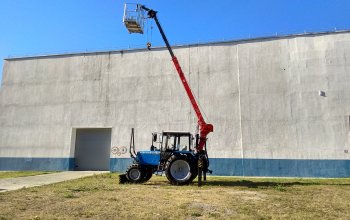

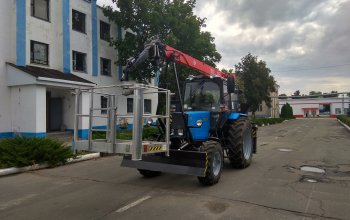

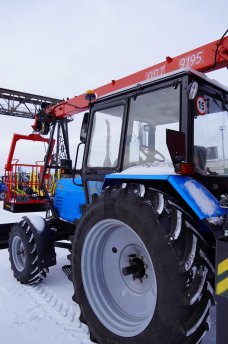

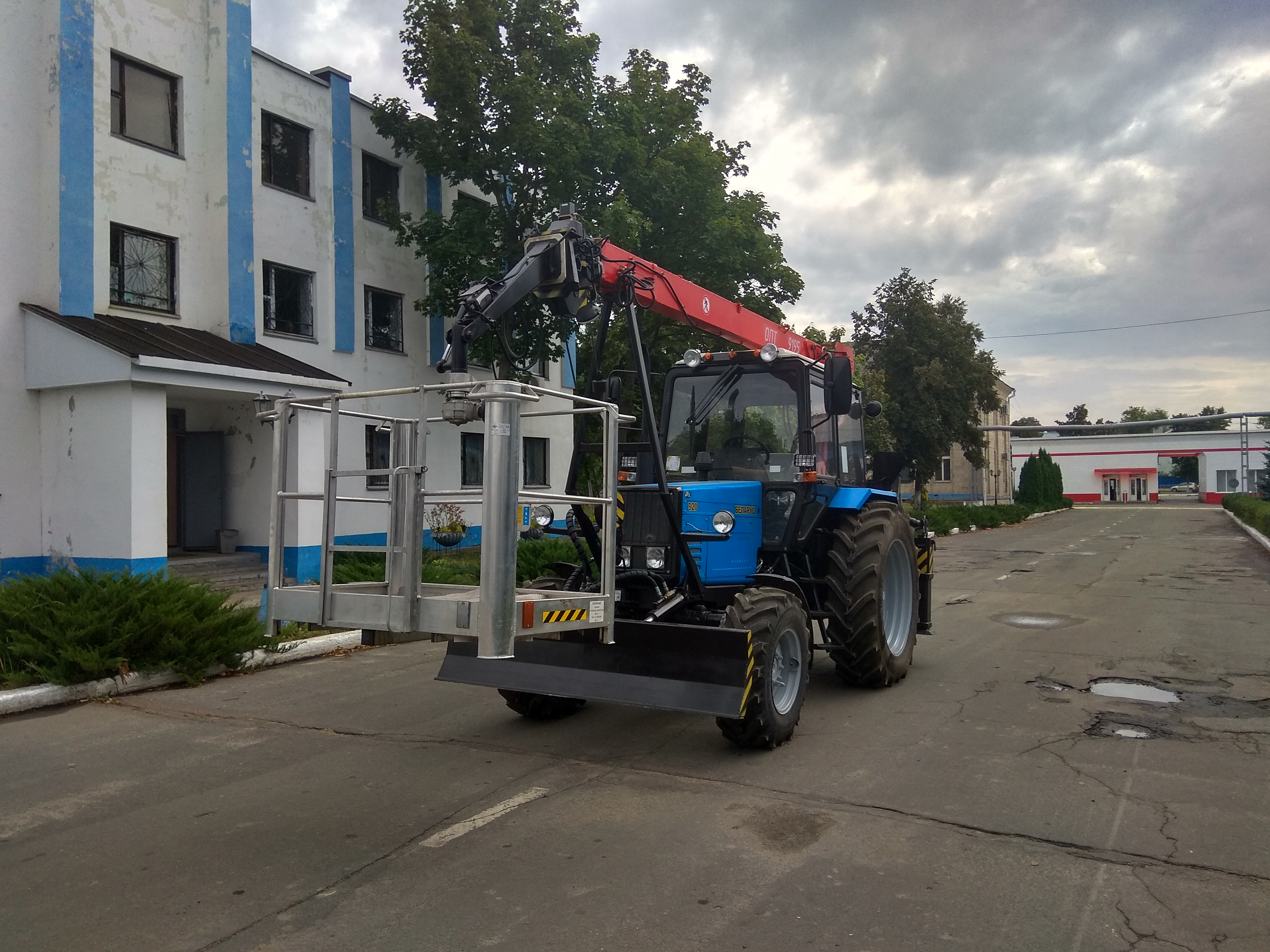

    Для проведения монтажных работ на оголовке стрелы установлена 1 местная или 2 местная люлька в зависимости от комплектации. В люльке установлены датчики веса  для контроля грузоподъемности люльки, гидросистема имеет гидромодуль предназначеный для удержания люльки в горизонтальном положении вне зависимости от распределения нагрузки в ней для различных углов стрелы.


Подробнее
Технические характеристики:
Наименование параметра (характеристики)

Значение параметра

ОПТ-9195

ОПТ-9195-01

Тип

Навесная

Базовый трактор

«БЕЛАРУС 920»

Количество мест в люльке чел. 1 2
Подробные технические характеристики

Энергетическое средство

«БЕЛАРУС» 920

Грузоподъемность на выносных опорах, кг:

- на минимальном вылете

2250 (±50)

- на максимальном вылете

300 (±15)

Грузоподъемность люльки, кг

120

 180

Вылет, мм

8550  9500

Номинальная высота подъема, мм

 9550-50  9350-50
 Рабочая высота подъема, м  11  10,8

Максимальная высота подъема крюка, м, не более

8,9

Грузовой момент, кНм

49

Угол поворота стрелы в горизонтальной плоскости

300°(+10º)

Угол поворота стрелы в горизонтальной плоскости

с заблокированным концевым выключателем

400°

Скорость подъема и опускания крюковой подвески без груза, м/мин

8,0

Частота вращения колонны, об/мин

- наименьшая

0,5

- наибольшая

1,7

Скорость транспортная на горизонтальном участке дороги с твердым покрытием, км/ч

15

Количество обслуживающего персонала, чел

1

Привод поворота, выдвижения и наклона стрелы

гидравлический

Габаритные размеры подъемника в транспортном положении, мм:

длина с люлькой

6470

 6970

ширина

2400

 2400

высота

3400

 3400

Масса подъемника без люльки, кг

6400

Масса подъемника полная, кг

6600

 6540

Максимальная глубина опускания крюка, мм

1500

Требования к площадке, на которой допускается работа подъемника с грузом:

- давление на грунт (удельное), МПа (кгс/см2)

0,56 (5,7)

- угол уклона не более

Время полного изменения вылета стрелы, с

24

Количество масла в гидросистеме, л

39

Номинальное давление в гидросистеме, МПа

14,5

Максимальное давление в гидросистеме, МПа

16,5

Заправочная емкость бака, л

16


В целях безопасности на подъемнике установлены концевые выключатели, датчики веса и датчики давления, которые включают звуковую сигнализацию, а также выключают из работы гидравлику в опасных ситуациях.  Выключатель, установленный на оголовке стрелы, срабатывает при максимально допустимой высоте подъема крюковой подвески. Выключатель, установленный на корпусе механизма поворота, срабатывает, когда стрела приближается к границе сектора, в котором находится машинист. На основании стрелы установлен указатель грузоподъемности. Он показывает зависимость между вылетом, углом подъема стрелы и величиной поднимаемого груза.

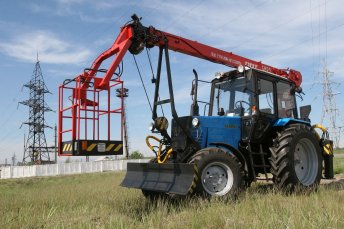

   Для работы с линиями электропередач электрооборудование трактора укомплектовано сигнализатором опасного напряжения «Барьер – 2000К». При приближении стрелы к линии электропередач срабатывает прибор защиты от опасного приближения к ЛЭП, при этом на панели пульта индикации и контроля загорается световой сигнал и сработает звуковой сигнал, а также произойдет отключение электромагнита распределителя. Работа подъемника будет заблокирована.
  Так же для повышения безопасности подъемник оборудован следующими устройствами и блокировками:
- системой аварийного опускания люльки при отказе гидросистемы или двигателя трактора;
- устройством против перегрузки подъемника (ограничитель предельного груза);
- системой блокировки подъема и поворота стрелы при не выставленном на опорах подъемника;
- блокировкой ограничителя подъема крюка, опускания крюка;
- ограничителем зоны обслуживания (поворот стрелы);
- устройством блокировки подъема опор при рабочем положении стрелы;
- двумя указателями угла наклона подъемника – креномерами для визуального контроля (первый в кабине подъемника (трактора), второй на балке рамы);
- системой аварийной остановки двигателя и кнопкой звукового сигнала с люльки и с пульта управления.
Дополнительные опции подъемника монтажного специального «Беларус» ОПТ-9195:

Наименование показателя

Наличие (да/нет)

Система следящей ориентации люльки в вертикальном положении

Да

Система блокировки подъема и поворота стрелы при не выставленном на опорах подъемнике

Да

Устройство блокировки подъема опор при рабочем положении стрелы

Да

Система аварийного опускания люльки при отказе гидросистемы или двигателя базовой машины

Да

Устройство, предохраняющее выносные опоры подъемника от самопроизвольного выдвижения во время движения подъемника

Да

Система аварийной остановки двигателя и кнопка звукового сигнала с управлением с люльки

Да

Люлька с изоляторами для работы на ЛЭП

-защита системой «Барьер-2000К»

Да
