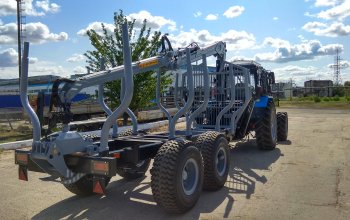

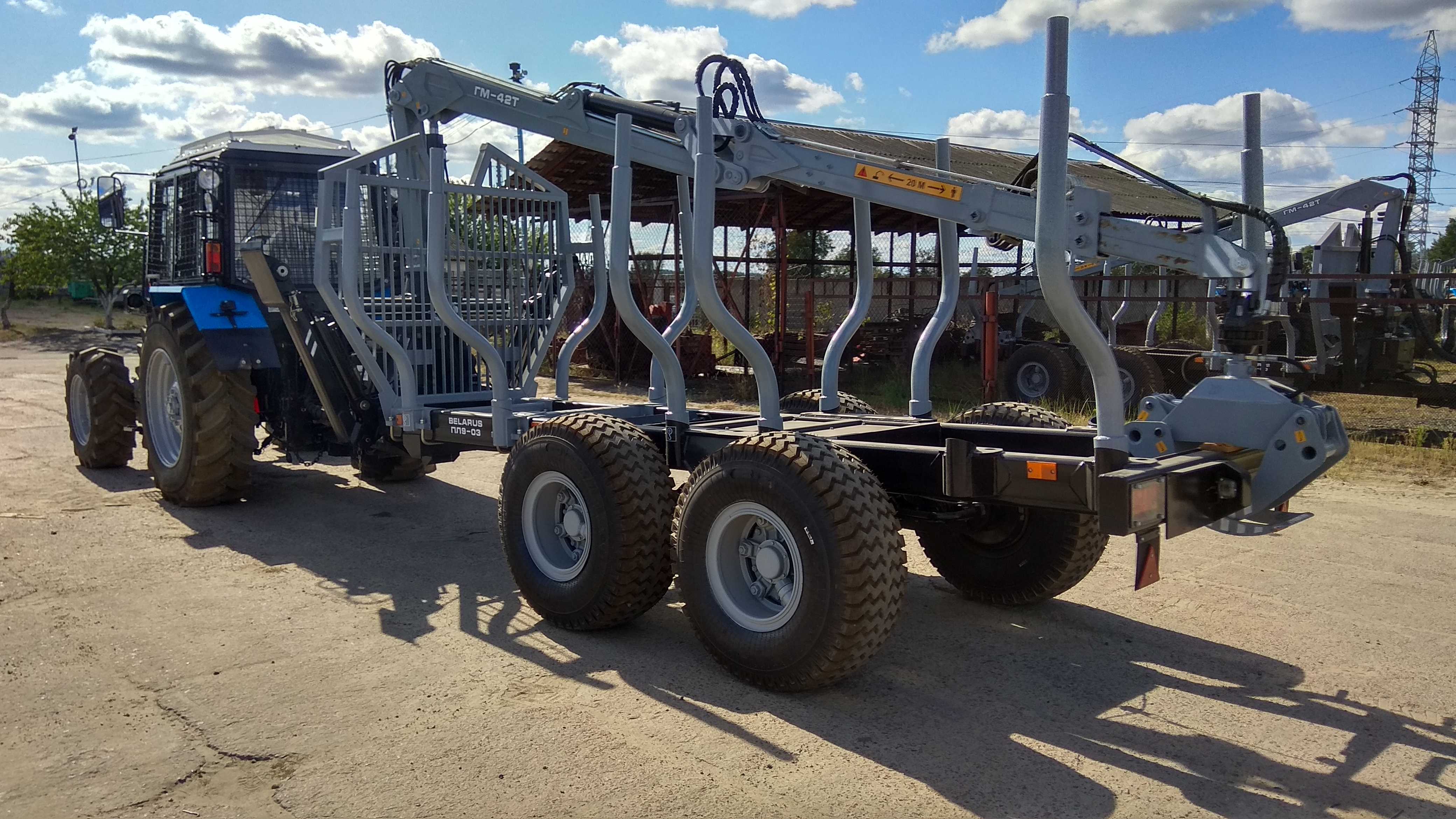

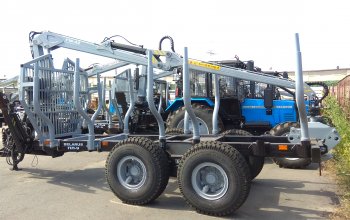

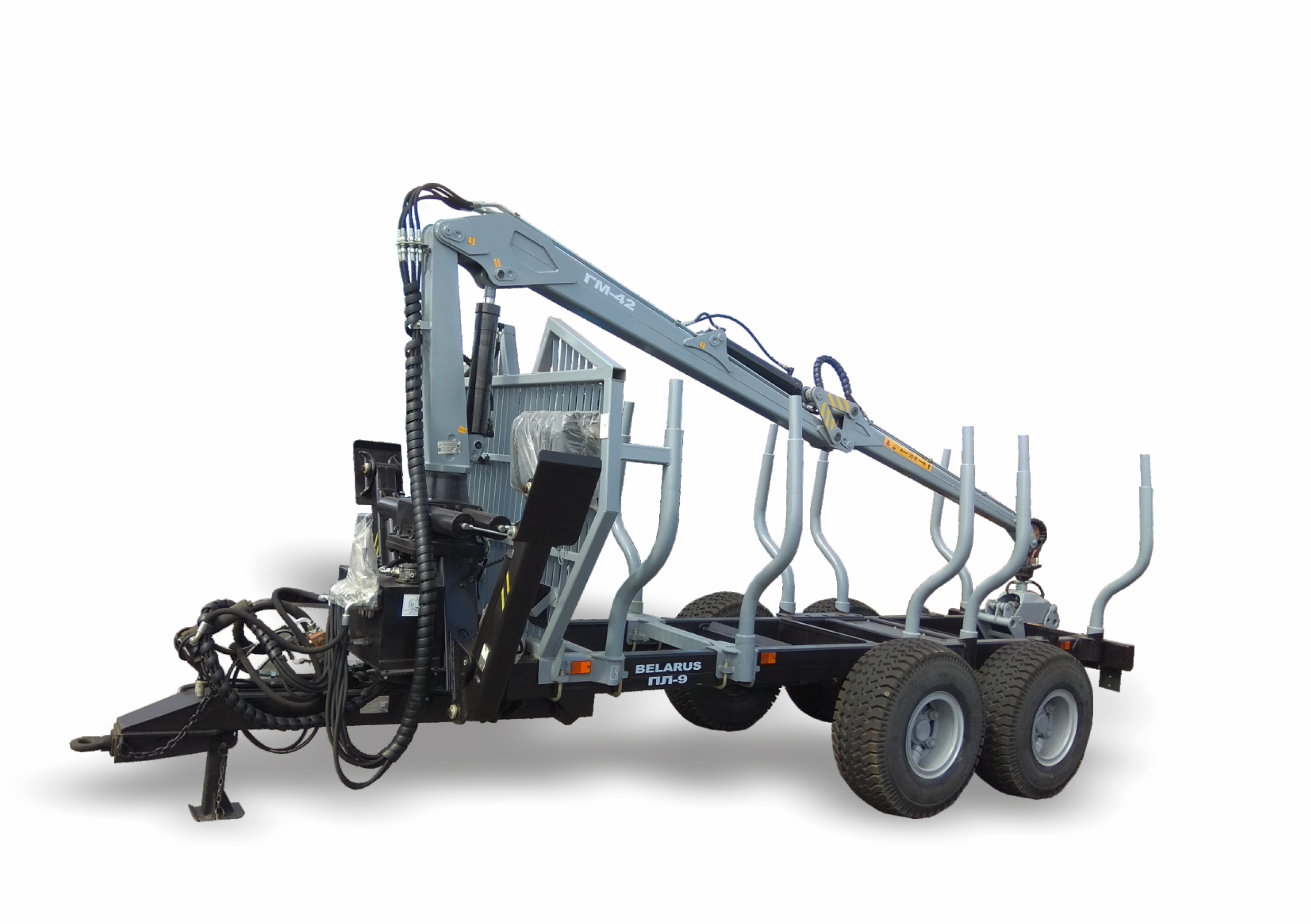

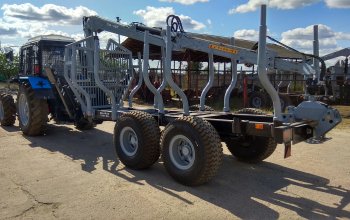

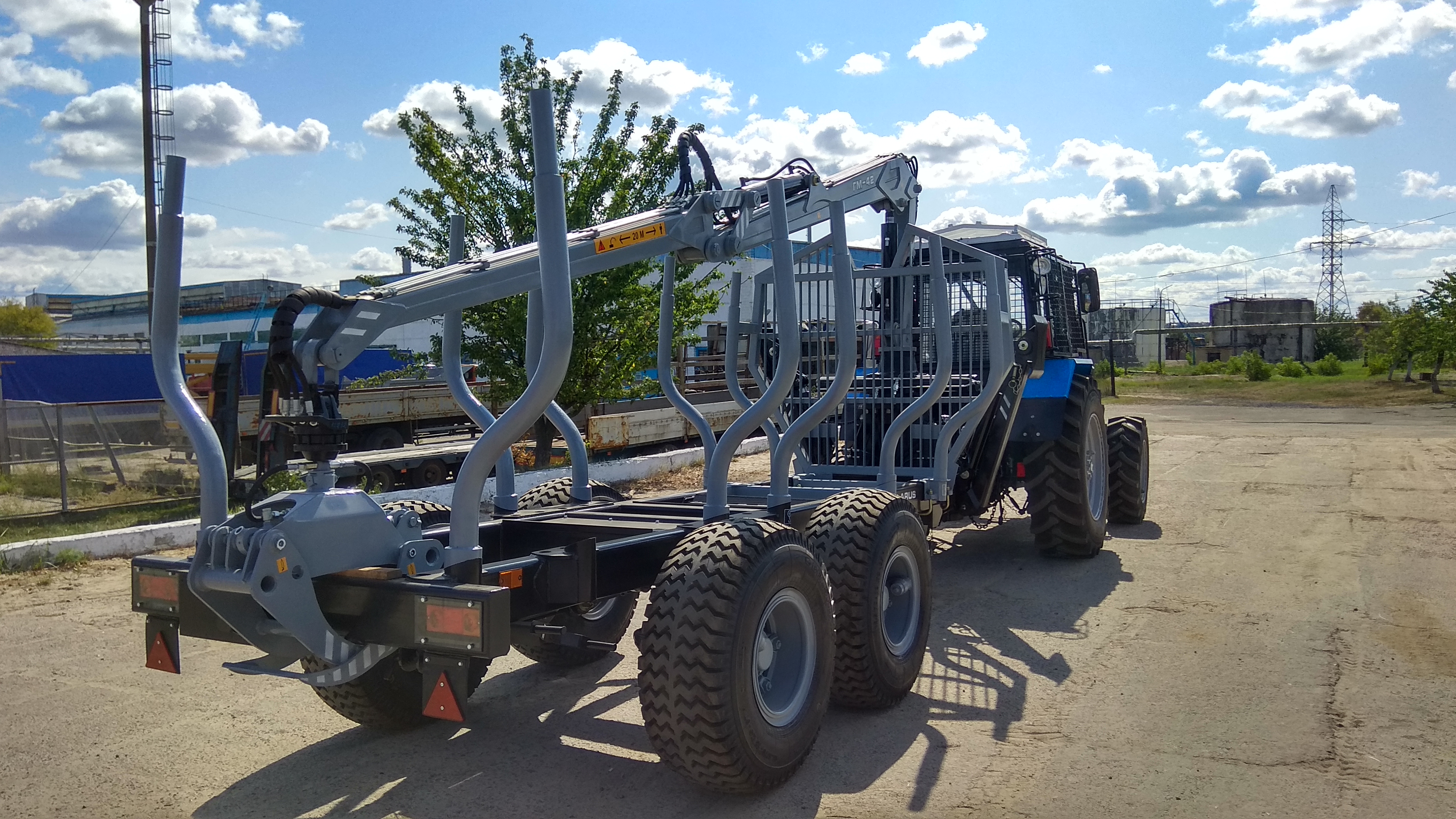

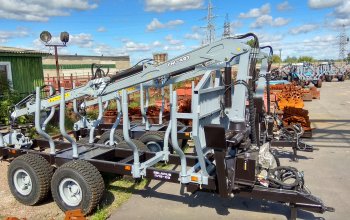

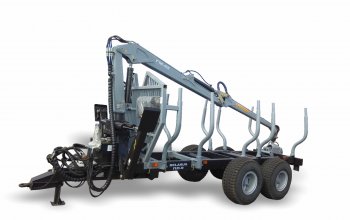

Полуприцеп лесовозный BELARUS ПЛ-9 и модификации

Полуприцеп лесовозный BELARUS ПЛ-9 и модификации

Полуприцеп лесовозный BELARUS ПЛ-9 и модификации

Описание

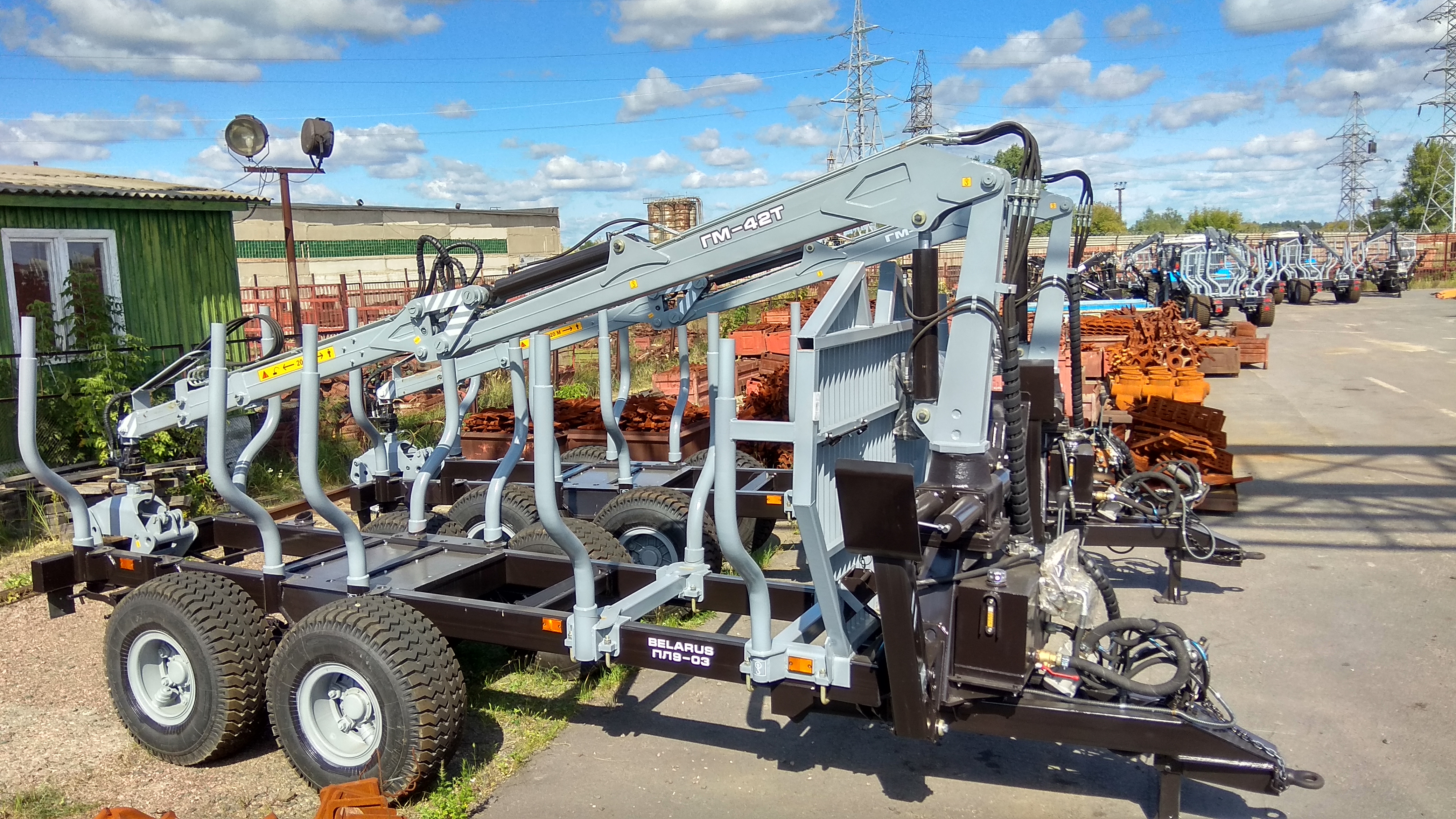

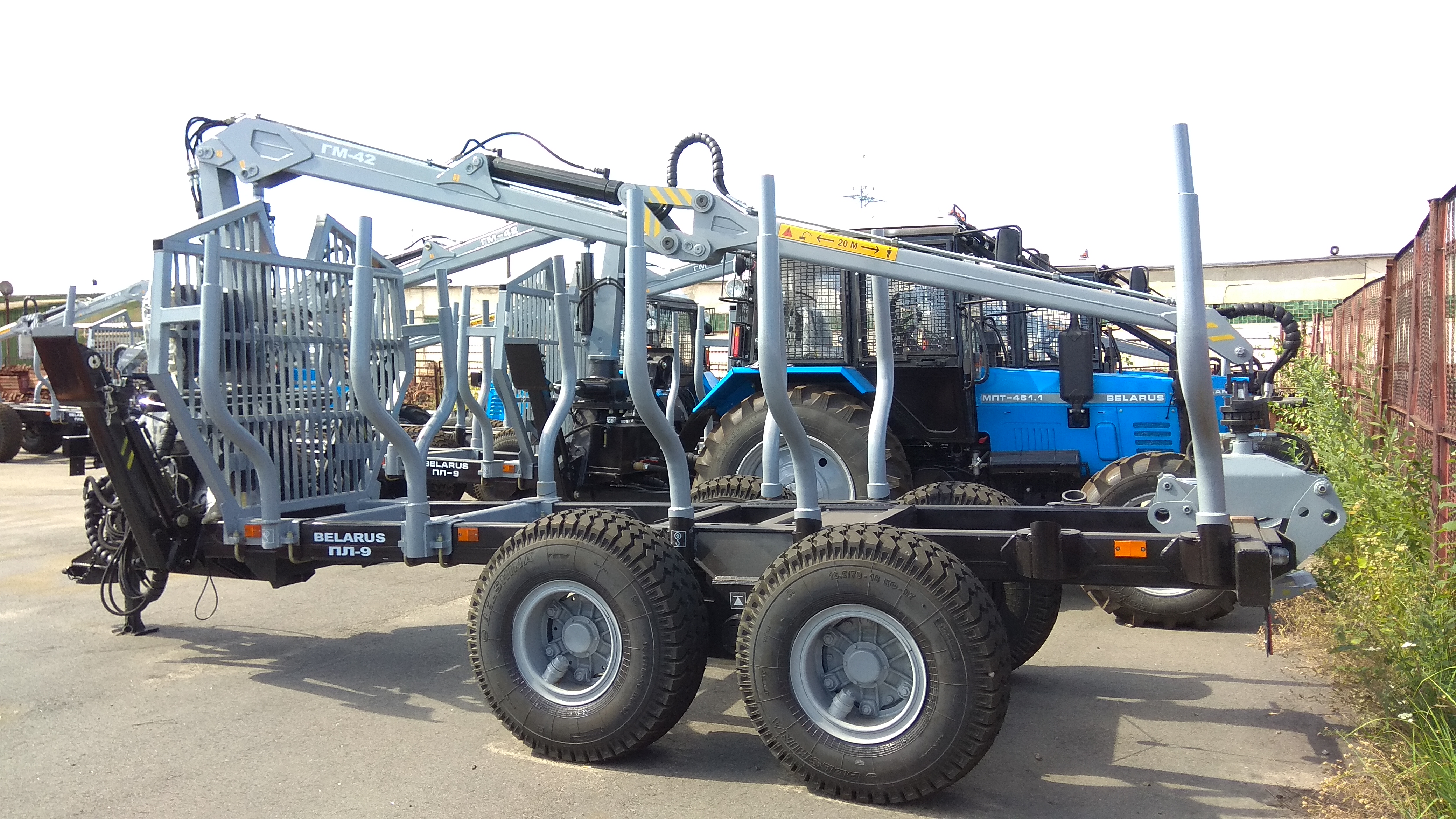

Полуприцеп лесовозный ПЛ-9 предназначен для сбора и вывоза сортиментов длиной 1, 2, 4 и 6 м к погрузочным площадкам или непосредственно к потребителю.
Для транспортирования сортиментов длиной 1м необходимо устанавливать дополнительные стойки, поставляемые по отдельному заказу.
Полуприцеп предназначен для работы в условиях равнинной и пересеченной местности.
Подробнее
Технические характеристики:

Наименование параметра (характеристики)

Значение параметра (характеристики)

ПЛ-9

ПЛ-9-03

1.       Тип

Одноосный четырехколесный полуприцеп рамной конструкции

2.       Модель

ПЛ-9

3.       Энергетическое средство

Трактор лесохозяйственный «Беларус» Л82.2-02 ТУ BY 101483199.517-2007

4.       Номинальная грузоподъемность, кг

9 000

11 000

5.       Эксплуатационная масса, кг

4100±100

4120±100

6.       Максимальная вертикальная нагрузка от полуприцепа, приходящаяся на прицепное устройство энергетического средства, кН

14

7.       Наибольшее из средних удельных давлений колес полуприцепа на грунт, кПа

210

8.       Габаритные размеры, мм:

- длина

- ширина

- высота



7210±200

2225±100

3200±100



7210±200

2225±100

3300±100

9.       Наибольшие допустимые скорости движения км/ч:

-по дорогам с асфальтобетонным или эквивалентным ему покрытием

- по лесным дорогам







25

10

10.   Размер колеи, мм

1800±50

11.   Дорожный просвет, мм

350±20

12.   Преодолеваемые препятствия (с энергетическим средством):

- наибольший угол подъема и спуска:

- Без груза

- С грузом (подъём/спуск)

- наибольший угол бокового крена







18º

8º/12º

13.   Давление воздуха тормозной системы, МПа

От 0,65 до 0,80

(обеспечивается энергетическим средством)

14.   Давление воздуха в шинах (16,5/70-18), МПа

0,37±0,01

15.   Расчетная длина транспортируемых сортиментов, м

1, 2, 4, 6*

16.   Параметры гидроманипулятора

ГМ-42

ГМ-42Т

- управление

С рабочего места оператора энергетического средства

- рабочий орган

Клещевой захват для сортиментов

- механизм поворота рабочего органа

Ротатор гидравлический

- масса конструкционная

1250±50

855±50

- наибольший грузовой момент, кН·м

42

- наибольший грузовой момент без учета ротатора и захвата кН·м

31

34

- допустимая грузоподъемность на максимальном вылете, кг

460

430

- максимальный вылет стрелы, м

5,5

6,5

- угол поворота:

Стрелы в горизонтальной плоскости, не менее

Ротатора





380º

Неограниченный

- наибольший момент поворота колонны гидроманипулятора в горизонтальной плоскости кН·м

9,0

- наибольшая площадь условного сечения клещевого захвата м2

0,16



- рабочие параметры гидросистемы:

- Номинальное давление, МПа

16

20

- Расход рабочей жидкости при работе гидроманипулятора, л/мин

- Объем бака, дм3



От 25 до 50

65±3

17.   Средняя наработка на отказ II и III групп сложности в течение гарантийного срока, ч, не менее

500

18.   Удельная суммарная оперативная трудоёмкость технического обслуживания, чел.-ч/ч, не более

0,03

19.   Срок службы, лет

10
