Машина универсальная лесная BELARUS МУЛ-1221

Машина универсальная лесная BELARUS МУЛ-1221

Машина универсальная лесная BELARUS МУЛ-1221

Описание
Машина универсальная лесная предназначена для выполнения работ по сбору сортиментов, хлыстов и деревьев на лесосеке, формирования пачек, их трелевки при выборочных рубках по уходу за лесом, а также для штабелирования сортиментов. Работоспособна в любое время года при температуре окружающего воздуха от минус 40 до плюс 40 ОС в условиях равнинной и пересеченной местности на лесосеках и лесных делянках с наличием подроста, пней и камней высотой до 0,3 м, порубочных остатков, валежин, поваленных деревьев диаметром до 0,3 м, на снежной целине с глубиной снежного покрова до 0,4 м, а также в условиях ограниченной видимости (темное время суток, дождь и т.п.).
МУЛ-1221 поставляется в базе с лесной защитой и лесными колесами.
Подробнее
Технические характеристики
Наименование параметра (характеристики) Значение параметра (характеристики)
Марка BELARUS
Модель МУЛ-1221
Показать подробные характеристики
Двигатель:
– модель Д-260.2   ТУ 23.3.03-86 /
Д-260.2С   ТУ РБ 101326441.113-2001*
– тип Четырехтактный с турбонаддувом
– номинальная мощность, кВт 95,6 / 98,0
– допускаемое отклонение номинальной мощности, кВт ±3,7 / ±2,0
– эксплуатационная мощность, кВт 90,4 / 94,9
– допускаемое отклонение эксплуатационной мощности, кВт ±5,2 / ±2,0
– номинальная частота вращения, мин-1 2100
– допускаемое отклонение номинальной частоты вращения, мин-1 +40
–25
– удельный расход топлива при эксплуатационной мощности, г/(кВт·ч) 240 / 233
– допускаемое отклонение удельного расхода топлива при эксплуатационной мощности, % +3
Наибольшие допустимые скорости движения, км/ч:
– транспортная 29,6
– рабочая (при движение по лесным дорогам) 8
Наибольшее из средних удельных давле-ний колесных движителей на грунт, кПа: 140
Габаритные размеры, мм:
– длина 6360±100
– ширина 2230±100
– высота 3000±100
Эксплуатационная масса, кг, не более 7020
База, мм 2760±100
Размер колеи, мм:
– передних колес 1850±50
– задних колес 1950±50
Номинальное тяговое усилие, кН 20
Наименьший дорожный просвет, мм 370
Наименьший радиус поворота по сере-дине следа внешнего переднего колеса, м 5,4
Преодолеваемые препятствия:
– наибольший угол подъема без груза 20°
– наибольший угол подъема с грузом 12°
– наибольший угол бокового крена 10°
Наименование параметра
(характеристики)
Значение параметра (характеристики)
Шины:
– тип:
1) передних колес 420/70R24
2) задних колес 520/70R38LS/ 30,5L-32LS*
– давление воздуха в шинах, МПа:
1) передних колес 0,15±0,01
2) задних колес 0,15±0,01

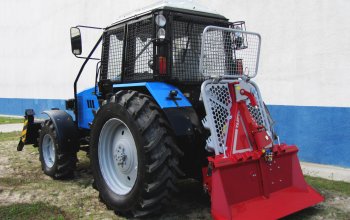

Лебедка трелевочная:
– модель TAJFUN EGV 65 AHK / TAJFUN EGV 85 AHK*
– тип реверсивная, однобарабанная
– масса (без троса), кг 540±10 / 590±10
– габаритные размеры, мм:
1) ширина 1660±10 / 1800±10
2) высота (с защитной сеткой) 2300±10 / 2400±10
– привод лебедки от заднего вала отбора мощности
базового шасси
– тяговое усилие, кН:
1) наибольшее (при навивке первого слоя троса на барабан) 65 / 85
2) при полном барабане 30±1 / 40±1
– тормозная сила, кН 75±1 / 106±1
– скорость навивки троса на барабан, м/с от 0,50 до 1,03 / от 0,51 до 1,12
– количество мест под цепные чокеры 4
– управление электрогидравлическое из кабины машины
с выносным пультом управления

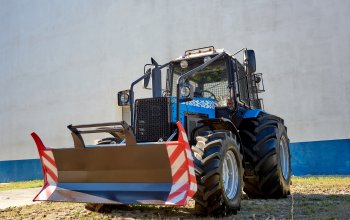

Оборудование:
– модель (с подъемником для установки на трактор Л1221) ОУЛ-24-01
– габаритные размеры, мм, не более:
1) длина 2080
2) ширина 2520
3) высота 1180
– высота подъема оборудования, мм, не более 770
– ширина полосы, убираемой за один проход, мм, не менее 2400
Остальные параметры ТУ BY 100316761.603
– модель (для установки на тракторы с задним навесным устройством НУ-2 по ГОСТ 10677) ОУЛ-24-02
– габаритные размеры, мм, не более:
1) длина 900
2) ширина 2520
3) высота 1180
– высота подъема оборудования, мм, не более 680
– ширина полосы, убираемой за один проход, мм, не менее 2400
Остальные параметры ТУ BY 100316761.603

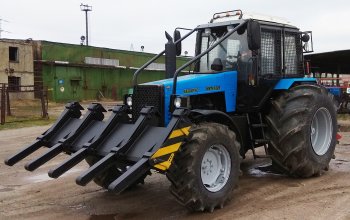

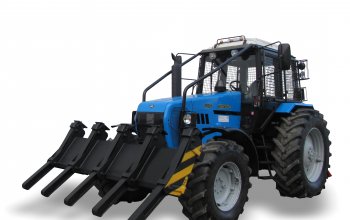

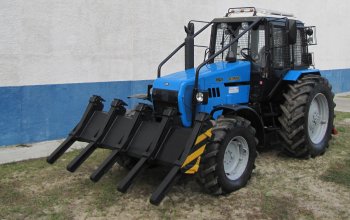

Толкатель бревен*:
– масса, кг 480±10
– габаритные размеры, мм, не менее:
1) ширина 2100
2) высота 897
– высота подъема, мм, не менее 1195
– глубина опускания, мм, не менее 53
Тягово-сцепное устройство ТСУ-2 по ГОСТ 3481
Заднее навесное устройство НУ-2 по ГОСТ 10677
Наименование параметра
(характеристики)
Значение параметра (характеристики)
Рулевое управление:
– усилие поворота рулевого колеса при работающем питающем насосе, Н, не более 30
– число оборотов рулевого колеса, обеспечивающих полный угол поворота направляющих колес 6
– свободный ход (люфт) рулевого колеса при работающем питающем насосе, не более 25°
Мощность на ВОМ в режиме работы «1000 мин-1», кВт, не менее 83
Электрооборудование:
– система питания:
1) номинальное напряжение питания бортовой сети при работе от аккумуляторных батарей, В 12
2) номинальное напряжение пуска, В 24
– подключение внешних (буксируемых) потребителей электроэнергии Через девятиконтактную розетку
Наработка на отказ II и III групп сложности, ч, не менее 500
Срок службы (при средней годовой наработке 1000 ч), лет, не менее
– машины 10
* Поставляется по заказу потребителя

Возможные модификации
    МУЛ-1221  МУЛ-1221
 Шины:
-передние колеса - 420/70R24
-задние колеса - 520/70R38LS
 Шины:
-передние колеса - 420/70R24
-задние колеса - 30,5L-32LS (уширенные)
МУЛ-1221 (базовое исполнение) МУЛ-1221 (базовое исполнение)
МУЛ-1221 (с лебедкой TAJFUN EGV 65 AHK)                                                                МУЛ-1221 (с лебедкой TAJFUN EGV 65 AHK / TAJFUN EGV 85 AHK)
МУЛ-1221 (с толкателем, без лебедки) МУЛ-1221 (с толкателем, без лебедки)
МУЛ-1221 (с ОУЛ-24-01, без лебедки) МУЛ-1221 (с ОУЛ-24-01, без лебедки)
МУЛ-1221 (с толкателем и лебедкой TAJFUN EGV 65 AHK) МУЛ-1221 (с толкателем и лебедкой TAJFUN EGV 65 AHK / TAJFUN EGV 85 AHK)
МУЛ-1221 (с ОУЛ-24-01 и лебедкой TAJFUN EGV 65 AHK) МУЛ-1221 (с ОУЛ-24-01 и лебедкой TAJFUN EGV 65 AHK / TAJFUN EGV 85 AHK)
